高效空氣過濾器性能試驗計數法原理和試驗裝置如下：
1. 計數法試驗原理
用氣溶膠發生器發生滿足試驗要求的氣溶膠，使用OPC對受試過濾器上、下游0.1μm～0.3μm粒徑范圍內的粒子進行檢測，并計算計徑效率。測量上游氣溶膠濃度時，若上游氣溶膠濃度超過OPC上限濃度，采樣空氣應經過稀釋?zhuān)越档蚈PC計數的重合誤差。采樣空氣的稀釋可通過稀釋器實現，也可通過上、下游OPC取樣流量的差異實現。
2. 計數法試驗方法
可選擇單分散氣溶膠計數法或多分散氣溶膠計數法進行效率測試。兩種方法的風道系統一致，僅氣溶膠發生器及所對應的檢測裝置有所區別。當采用單分散氣溶膠計數法進行試驗時，如過濾器所采用濾料已經過單分散氣溶膠計數法試驗，并已獲得其MPPS，則過濾器試驗中所選擇的單分散氣溶膠計數中值直徑應在其MPPS的士10％以?xún)?nèi)。否則，過濾器制造商應與用戶協商確定試驗氣溶膠的計數中值直徑范圍。
3. 計數法試驗裝置
3.1 計數法過濾器性能檢測試驗裝置主要由氣溶膠發生器、風道系統、氣溶膠取樣與檢測裝置組成，試驗裝置示意圖見圖1。試驗裝置允許有所不同，但應滿足5.1的要求，且對同一過濾器的試驗結果應與標準試驗裝置一致。
說明：1-風機；2-高效空氣過濾器；3-直管段；4-氣溶膠入口：5-穩定段；6-過濾前靜壓環；7-過濾前采樣管；8-受試過濾器；9-過濾后靜壓環；10-變徑管；11-直管段；12-孔板流量計；13-過濾后采樣管；14-閥門；15-稀釋器；16-粒子采樣系統；17-微壓計；18-溫度計：19-濕度計；D-被測過濾器上游管道直徑；d-被測過濾器下游管道直徑；X-稀釋倍數。

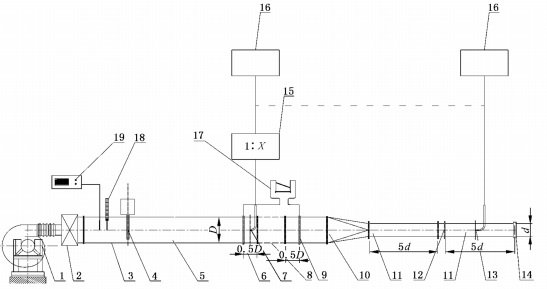

圖1 計數法過濾器性能檢測試驗裝置示意圖
3.2 測量裝置應使用OPC，OPC粒徑測試范圍內應至少包括0.1 μm、0.2 μm、0.3 μm三擋。
