1.  高效空氣過濾器性能試驗油霧法試驗原理

      在規定的試驗條件下，用渦輪機油通過汽化一冷凝式油汽發生爐人工發生油霧氣溶膠，氣溶膠粒子的質量平均直徑范圍為0.28 μm～0.34 μm。使與空氣充分混合的油霧氣溶膠通過受試過濾器，分別采集過濾器上、下游的氣溶膠，通過油霧儀（或濁度計）測量其散射光強度。散射光強度的大小與氣溶膠濃度成正比，由此即可求出受試過濾器的過濾效率。

2. 高效空氣過濾器性能試驗油霧法試驗裝置

2.1 油霧法過濾器性能檢測試驗裝置主要由油霧氣溶膠發生裝置、風道系統、氣溶膠取樣與檢測裝置組成，試驗裝置示意圖見圖1，宜采用負壓系統。

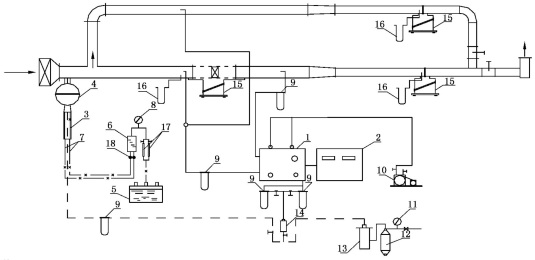

說明：1-光電霧室；2-透過率測定儀；3-油霧發生爐；4-緩沖分離器；5-貯油器；6-分油罐；7-玻璃毛細管；8-液壓計；9-玻璃孔板流量計；10-真空泵；11-氣壓計：12-空氣除塵器；13-高效空氣過濾器；14-濾塵罐；15-微壓計；16-U型壓力計；17-液體轉子流量計；18-玻璃旋塞。

圖1 油霧法過濾器性能檢測試驗裝置示意圖

2.2 油霧法過濾器試驗裝置的構造與維護要求見《GB/T 6165-2021 高效空氣過濾器性能試驗方法 效率和阻力》附錄C，其標定、校對與維護要求見附錄D。試驗裝置允許有所不同，但應滿足5.1的要求，且對同一過濾器的試驗結果應與標準試驗裝置一致。
