一、潔凈室風量和風速的檢測

1. 風量風速檢測必須首先進行，凈化空調各項效果必須是在設計的風量風速條件下獲得。

2. 風量檢測前必須檢查風機運行是否正常，系統中各部件安裝是否正確，有無障礙，所有閥門應固定在一定的開啟位置上，且必須實際測量被測風口、風管尺寸。

3. 測定室內微風速儀器的最小刻度或讀不應大于0.02m/s，一般可用熱球式風速儀，需要測出分速度時，應采用超聲波三維風速計。

4. 對于單向流潔凈室，可采用室截面平均風速和截面積乘積的方法確定送風量，垂直單向流潔凈室的測定截面取距地面0.8m的無阻隔面（孔板、格柵除外）的水平截面，如有阻隔面，該測定截面應抬高至阻隔面之上0.25m；水平單向流潔凈室取距送風面0.5m的垂直于地面的截面，截面上測點間距不應大于1m，一般取0.3m。測點數應不少于20個，均勻布置。

5. 對于非單向流潔凈室，內安裝過濾器的風口可采用套管法、風量罩法或風管法測定風量，為測定回風口新風口風量，也可用風口法。

6. 用任何方法測定任何潔凈室風口風量（風速）時，風口上的任何配件、飾物一律保持原樣。

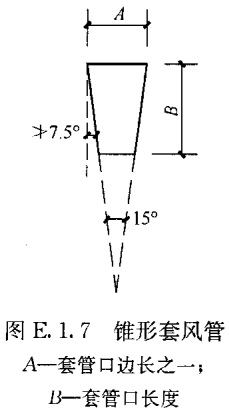

7. 選用套管法時，可用輕質板材或膜材做成與風口內截面相同或相近、長度大于2倍風口邊長的直管段作為輔助風管，連接于過濾器風口外部，在套管出口平面上，均勻劃分小方格，方格邊長不大于200mm，在方格中心設測點。對于小風口，最少測點數不少于6點。也可采用錐形套管，上口與風口內截面相同相近，下口面積不小于上口面積的一半，長度宜大于1.5倍風口邊長，側壁與垂直面的傾斜角不宜大于7.5°，以測定截面平均風速，乘以測定截面凈面積算出風量（圖E.1.7）。

8. 選用帶流量計的風量罩法時，可直接得出風量。風量罩面積應接近風口面積。測定時應將風量罩口完全罩住過濾器或出風口，風量罩面積應與風口面積對中。風量罩邊與接觸面應嚴密無泄漏。

9. 對于風口上風側有較長的支管段且已經或可以打孔時，可用風管法通過畢托管測出動壓，換算成風量。測定斷面距局部阻力部件距離，在局部阻力部件后者，距離局部阻力不少于5倍管徑或5倍大邊長度。在局部阻力部件前者，距離局部阻力不小于3倍管徑或3倍大邊長度。

10. 對于矩形風管，測定截面應按奇數分成縱、橫列，再在每一列上分成若干個相等的小截面，每個小截面宜接近正方形，邊長最好不大于200mm，測點設于小截面中心。小管道截面上的測點數不宜少于6個。

      對于圓形風管，應按等面積圓環法劃分測定截面和確定測點數。

      可在風管外壁針對劃分的每行方格中心上開孔，便于插入熱球風速儀測桿或畢托管。用畢托管時應先測定動壓，然后由下式確定風量：

      式中：Q——風量（m³/s）；

                 F——管道截面積（m²）；

                 P_a——平均動壓（P_a）；

                  P₁…P_m——各點動壓（Pa）。

11. 測新風量、回風量等負壓風量時，如受環境條件限制，無法采用套管或風量罩，也不能在風管上檢測時，則可用風口法。風口上有網、孔板、百葉等配件時，測定面應距其約50 mm，測定面積按風口面積計算，測點數同7條的規定。對于百葉風口，也可在每?jī)蓷l百葉中間選不少于3點，并使測點正對葉片間的斜向氣流。測定面積應按百葉風口通過氣流的凈面積計算。

二、單向流潔凈室截面風速不均勻度的檢測

1. 測定截面、測點數和測定儀器應符合第一節潔凈室風量和風速的檢測第3條和第4條的規定。測定截面也可按規定高度確定。

2. 測定風速宜用測定架固定風速儀，不得不手持風速儀測定時，手臂應伸直至最長位置，使人體遠離測頭。

三、潔凈室風量和風速要求

1. 風量和風速應按上面步驟檢驗，應符合下列規定：

      （1）非單向流潔凈室應按上面步驟檢驗，結果應符合以下規定：

      系統的各項實測風量及換氣次數應大于各自的設計風量或換氣次數，但不應超過20％；

      室內各風口的風量與各風口設計風量之差均不應超過設計風量的±15％。

      （2）單向流潔凈室應按上面步驟檢驗，結果應符合以下規定：

      實測室內平均風速應大于設計風速，但不應超過15％；實測室內新風量應大于設計新風量，但不應超過10％。

2. 當需對室內單向流品質作細致確認時，可測工作區（或規定高度）截面風速不均勻度。風速不均勻度應按上面步驟檢驗，并按下式計算，結果不應大于0.25。

      式中：β——風速不均勻度；

                v_i——任一點實測風速；

                v——平均風速；

                n——測點數。
