一、潔凈室風管分段漏風檢測裝置

1. 風管漏風量檢測裝置可按圖A.1.1所示。

      有壓氣源：額定壓力：大于2000Pa；

      額定流量：大于被測系統最大允許漏風量。

      壓力表：量程0～2000Pa；精度等于或高于0.4％（滿量程）。

      流量計：浮子流量計，精度等于或高于5％（滿量程）。

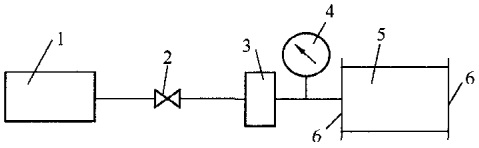

圖A.1.1 實驗裝置原理圖

1-有壓氣源（或現成的漏風檢測裝置）；2-調節閥；3-流量計；4-壓力表；5一風管段（組）；6-盲板

二、潔凈室風管分段漏風檢測方法

1. 漏風檢測時應使風管保持以下檢測壓力：總管（與機組的連接管）取1500Pa；干管（總管與支管的連接管）取1000Pa；支管取700Pa（與送風裝置的連接管）?；虿捎霉ぷ鲏毫?。

2. 檢測步驟可按以下內容進行：

      （1）檢測前應根據設計最大允許漏風量選用合適的浮子流量計，浮子流量計應采用2個或2個以上并聯，并采用相同規格的浮子流量計，并聯浮子流量計的總測量范圍應高于最大允許漏風量20％。當子流量計的讀數均為零時，關掉一個浮子流量計，如果其余浮子流量計的讀數仍為零，再關掉一個流量計，直至只剩一個流量計仍為零時，則認為該管段合格，漏風量的計算可按所用未關浮子流量計最小刻度的5倍計算。應重復以上操作，測量的次數應不少于2次。

      （2） 每裝好一段風管（可以含一節或一節以上管道和一個或幾個部件），先在面用盲板封堵所檢驗風管的兩端開口，將檢測裝置的出氣管與風管的盲板接口連接（此盲板有接口）。利用有壓氣源向試驗風管內鼓風，調節有壓氣源后節流閥的開度使壓力表的讀數穩定后進行讀數，同時記錄實驗壓力。

      （3） 試驗壓力讀數穩定是指壓力表的讀數的波動范圍在試驗壓力的±5％范圍內。

      （4） 測完后即可將該段（組）風管兩端的盲板拆除后吊裝，吊裝后用膜封好端口，再在地面組裝另一段（組）風管并進行測量。

三、 潔凈室風管管段漏風量計算

1. 管段漏風量應按下式計算：

L=(L′1+L′2+…L′n)/N          (A.3.1-1)

      式中：L-該測量管段漏風量（m³／h）；

                L′…L′n——該管段每次測量的各浮子流量計的讀數；

               N——測量次數。

               單位面積漏風量＝L／F                                          (A.3.1-2)

      式中：F-該段風管展開面積，m²。

2. 總漏風率應按下式計算：

      （1）計算總漏風量 ΣL：

ΣL=L1+L2+…L;      (A.3.2-1)

      式中：L1…L；——各管段漏風量（m³／h）。

      （2）計算總漏風率ε ：

ε =  ΣL/Q                    (A.3.2-2)

      式中：Q-系統設計風量（m³／h）。
