1 范圍
本標準規定了船用飲用水凈化裝置（以下簡稱凈化裝置）的分類與標記、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存等。
本標準適用于船舶和海洋平臺上，以貯存于淡水艙的生活飲用水為進水，工作壓力為0.2MMPa~0.6 MPa的凈化裝置的設計、制造和驗收。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB 5749-2006 生活飲用水衛生標準
GB/T 5750（所有部分）生活飲用水標準檢驗方法
GB/T 11037 船用鍋爐及壓力容器強度和密性試驗方法
GB/T 13306 標牌
GB/T 13384 機電產品包裝通用技術條件
GB/T 17219 生活飲用水輸配水設備及防護材料的安全性評價標準
CJ/T 204 生活飲用水紫外線消毒器
YY/T 0160 直管形石英紫外線低壓汞消毒燈
鋼質海船入級規范（2012）中國船級社
3 術語和定義
下列術語和定義適用于本文件。
3.1
紫外線消毒器 ultraviolet disinfector
以紫外汞燈為光源，利用燈管內汞蒸氣放電時輻射的253.7 nm紫外線為主要光譜線，對飲用水進行消毒的設備。
3.2
紫外線輻照強度 intensity of ultraviolet irradiation
受紫外線垂直照射單位面積上的輻射功率，以 μW/cm2 表示。
3.3
紫外線輻照劑量 ultraviolet irradiation dose
紫外線輻照強度與照射時間的乘積，以 μW·s/cm2 表示。
3.4
消毒 disinfection
殺滅或清除傳播媒介上病原微生物，使其達到無害化的處理。
4 分類與標記
4.1 分類
凈化裝置按結構組成分為以下兩類：
a）A型凈化裝置-具有過濾器和消毒器；
b）B型凈化裝置-具有過濾器但不包含消毒器。
4.2 基本參數
凈化裝置的基本參數按表1。
表1 凈化裝置基本參數
型號 | 額定凈化水量 m3/h | 工作壓力 MPa | 進出口通徑 mm |
A型 B型 | 0.2 | 0.2~0.6 | 10 |
0.5 | 15 | ||
1 | 20 | ||
2.5 | 25 | ||
5 | 40 | ||
10 | 50 | ||
15 | 65 | ||
20 | 80 | ||
30 | 100 | ||
40 | |||
50 | 125 |
4.3 產品標記

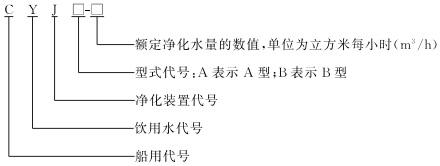

4.3.1 凈化裝置的型號表示方法如下：
4.3.2 凈化裝置的標記示例如下：
額定凈化水量為 m3/h的A型凈化裝置標記為：
凈化裝置 GB/T 14358-2015 CYJA-5。
5 要求
5.1 設計和結構
5.1.1 凈化裝置宜按A型凈化裝置進行設計，其工作原理框圖見圖1。
圖1 A型凈化裝置工作原理框圖
5.1.2 凈化裝置過濾器應為二級或多級過濾，由裝有不同精度或不同材質的濾材的筒體構成。
5.1.3 凈化裝置消毒器宜采用紫外線消毒器，主要由紫外線燈管、石英套管、外殼及電控箱等組成。
5.1.4 凈化裝置應設有進出水管、泄水管、取樣管、排氣閥、安全閥、泄放閥等管路和附件。
5.1.5 凈化裝置上宜設有供檢查或維修用的檢查孔。
5.1.6 凈化裝置的設計壓力應為工作壓力的1.1倍。
5.1.7 A型凈化裝置的進水水溫應不低于5℃，不高于45℃。
5.1.8 凈化裝置在額定凈化水量工作時，壓力損失應小于0.05MPa。
5.1.9 凈化裝置筒體壁厚應按《鋼質海船入級規范（2012）》中第3篇第6章的規定進行強度計算。
5.1.10 消毒器燈管的布置應使受紫外線照射的表面上紫外線強度分布均勻。
5.1.11 消毒器應設有點燃指示、點燃累計時間指示、紫外線輻照強度的相對指示。
5.1.12 消毒器應設有報警裝置。
5.1.13 應采用石英套管將燈管與水隔開，石英套管253.7nm紫外線的透過率應大于85％。
5.1.14 消毒器筒體或箱體內宜設置導流板。
5.1.15 直管形石英紫外線低壓汞燈技術要求及其安裝應符合YY/T0160的要求。紫外線燈管的外形尺寸和光電參數應符合CJ/T204的要求。
5.1.16 凈化裝置應在下列環境條件下正常工作：
a）環境溫度：0 ℃~55℃;
b）空氣中最大相對濕度 ≤90%;
c）傾斜和搖擺：橫搖±22.5 ；縱搖±7.5°；橫傾±15° ；縱傾±5°;
d）電源頻率：50 Hz(60 Hz)±2.5 ；電源電壓：220 V±22 V。
5.2 外觀
5.2.1 凈化裝置外殼應光潔，盤面儀表、開關、指示燈、標牌，應安裝牢固端正。
5.2.2 凈化裝置的構架應焊接牢固，過濾器、紫外線消毒器及管路閥門在構架上布置合理緊湊，安裝牢固。
5.3 材料
5.3.1 凈化裝置中與飲用水接觸的零部件材料應符合GB/T 17219的要求。
以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
