1 范圍

      本標準規定了船用控制氣源凈化裝置（簡稱凈化裝置）的分類、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

      本標準適用于各類船舶及海洋平臺上以壓縮空氣為動力源的控制系統中氣源凈化裝置的設計、制造和驗收。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 191 包裝儲運圖示標志

      GB/T 2624.2 用安裝在圓形截面管道中的壓差裝置測量滿管流體流量 第2部分：孔板

      GB/T 2624.3 用安裝在圓形截面管道中的壓差裝置測量滿管流體流量 第3部分：噴嘴和文丘里噴嘴

      GB/T 3783 船用低壓電器基本要求

      GB/T 4595 船上噪聲測量

      GB/T 12920 船用氣動系統通用技術條件

      GB/T 13277.1-2008 壓縮空氣 第1部分：污染物凈化等級

      GB/T 13306 標牌

      CB 1146.2 艦船設備環境試驗與工程導則 低溫

      CB 1146.3 艦船設備環境試驗與工程導則 高溫

      CB 1146.4 艦船設備環境試驗與工程導則 濕熱

      CB 1146.8 艦船設備環境試驗與工程導則 傾斜和搖擺

      CB 1146.9 艦船設備環境試驗與工程導則 振動（正弦）

      CB 1146.12 艦船設備環境試驗與工程導則 鹽霧

3 分類

3.1 型式

      根據凈化裝置采用不同的干燥方法，將凈化裝置分為：

      a）冷凍式凈化裝置：利用制冷設備將壓縮空氣冷卻到其露點溫度，析出壓縮空氣中的水分，干燥后的壓縮空氣再經過精密過濾器排除雜質，得到清潔壓縮空氣；

      b）吸附式凈化裝置：利用吸附劑吸收壓縮空氣中的水分，干燥后的壓縮空氣再經過精密過濾器排除雜質，得到清潔壓縮空氣。

3.2 規格參數

3.2.1 冷凍式凈化裝置的規格參數見表1。

表1 冷凍式凈化裝置規格參數

3.2.2 吸附式凈化裝置的規格參數見表2。

表2 吸附式凈化裝置規格參數

3.3 產品標記

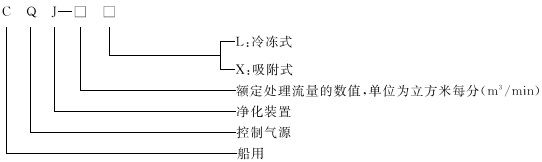

3.3.1 凈化裝置的型號表示方法如下：

3.3.2 凈化裝置的標記示例如下：

      額定處理流量為1 m³/mmin（標準大氣壓下）的冷凍式船用控制氣源凈化裝置表示為：船用控制氣源凈化裝置GB/T 12919-2017 CQJ-1L。

4 要求

4.1 設計與結構

4.1.1 環境溫度若大于40℃，應對凈化裝置的干燥器部分進行冷卻處理。

4.1.2 凈化裝置應設置壓力表。

4.1.3 凈化裝置宜設置壓差計。

4.1.4 每個過濾器底部應配置排污閥。

4.1.5 凈化裝置應無異常振動與雜音。

4.1.6 凈化裝置的電源應符合GB/T 12920的要求。

4.1.7 凈化裝置的電氣部分的設計要求應符合GB/T3783的要求。

4.2 外觀質量

4.2.1 凈化裝置的外表面不應有裂紋等缺陷，油漆面應均勻。

4.2.2 凈化裝置的鑄件不應有裂紋、氣孔、疏松、夾渣等鑄造缺陷。

4.2.3 凈化裝置的管件應布置整齊。

4.3 性能

4.3.1 耗氣量

      冷凍式凈化裝置的耗氣量應不大于10％；吸附式凈化裝置的再生耗氣量應不大于15％。

4.3.2 露點

      凈化裝置處理后空氣的大氣壓露點宜不高于-40℃。

4.3.3 壓力降

      在最大流量下，冷凍式凈化裝置的壓力降應不大于進口空氣壓力的5％，吸附式凈化裝置的壓力降應不大于進口空氣壓力的3％。

4.3.4 固體顆粒等級

      凈化裝置處理后空氣的固體顆粒等級應達到GB/T 13277.1-2008規定的1級。

4.3.5 含油量

      凈化裝置處理后空氣的含油量應不超過1 mmg/m³。

4.3.6 強度

      凈化裝置在1.5倍公稱壓力下，所有元器件應無損壞。

4.3.7 密封性

      凈化裝置在1.25倍公稱壓力下，應無漏氣現象。

4.3.8 噪聲

      凈化裝置的噪聲應低于A計權聲功率級85 dB。

4.3.9 介電強度

      凈化裝置應耐介電強度在2500V電壓條件下1min不被擊穿。

4.3.10 絕緣電阻

      凈化裝置應用500V直流高阻計測定絕緣電阻，熱態絕緣電阻值應不低于1MΩ。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
